Sovellettava teollisuus ja valikoima
| Sovellusteollisuus | Petrokemiallinen, painatus, pinnoitus/liimaaminen, pinnoituskuivaus, lanka -emalointi, lääkkeet ja kemikaalit jne. |
| Pitoisuusalue | 500 ~ 5000mg/m³ (2 ~ 12% LEL). |
Työperiaate
Tornityyppinen RTO lämmittää orgaanisen jätteen kaasun yli 760 celsiusastetta, aiheuttaen jätteen kaasun VOC: n hapettamisen ja hajoamisen hiilidioksidiksi ja veteen. Hapettumisella tuotettu korkean lämpötilan kaasu virtaa erityisesti suunniteltujen keraamisten lämmön varastointirunkojen läpi, aiheuttaen keraamisten kappaleiden lämmityksen ja "säilyttämisen", jota käytetään seuraavan tulevan orgaanisen jätteen kaasun esilämmittämiseen. Tämä säästää polttoaineen kulutusta jätteiden kaasun lämmittämiseen. Keraamisen lämmön varastointirunko tulee jakaa kolmeen tai useampaan (mukaan lukien kolmeen) vyöhykkeeseen tai kammioon, ja jokainen lämmön säilytyskammio läpäisee lämmön säilyttämisen vapauttamisen, jatkuvasti toimivan.
Tekniset ominaisuudet
1. Matala energiankulutus: Kun sisääntulon pitoisuus on välillä 1500–2000 mg/m3, sitä voidaan ylläpitää luonnollisesti ilman polttoainetta.
2. Korkea lämmön talteenotto: Uusien materiaalien (lämmön varastointikeramiikan) tekniikan avulla lämmön talteenottotehokkuus voi saavuttaa 95%.
3. Kätevä toiminta: Sitä voidaan ohjata perinteisellä sähköohjauksella tai teollisuusohjaimella, ja parametrien kalibroinnin jälkeen se voidaan aktivoida tai deaktivoida yhdellä painikkeella, joka toteuttaa miehittämätöntä valvontaa.
| Venttiilin valinta | Poppet -venttiili | Perhonen venttiili |
| Puhdistusaste | ≤98% | <99,3% |
| Asennusmenetelmä | Kiinteä asennus | Yksi asennus |
Prosessivirtaus
Regeneratiivinen lämpöhapetus (RTO) on orgaaninen jätteen kaasukäsittelylaite, joka yhdistää korkean lämpötilan hapettumisen monitorien lämpövarastointitekniikkaan. Se vähentää tehokkaasti lämpöhäviötä ja säästää energiaa.

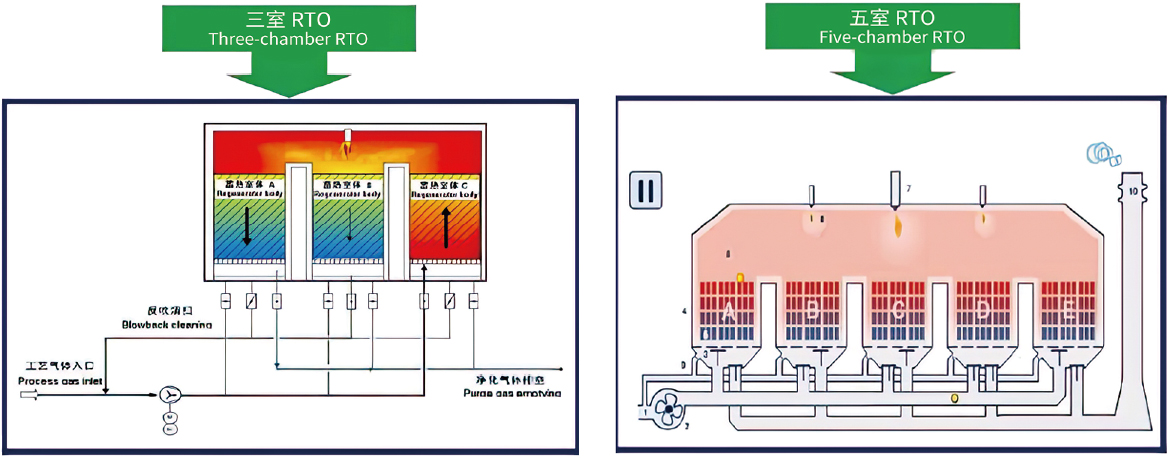

| Prosessi 1 | Prosessi 2 | Prosessi 3 | |
| Yksinkertainen kaavio |  |  |  |
| Ensimmäinen huone | Pakokaasu imee lämmön ja lämmön varastointikeraamisen rungon L lämpöä | Lämmön varastointi keraaminen runko 1 Käsittelemätön pakokaasu Takaisin uunin palaminen | Puhdas kaasu puretaan lämmön varastointikeraamisesta rungosta 1 lämpöä varten |
| Toinen huone | Puhdista kaasu lämmön varastointikeraamisesta rungosta 2 lämmön imeytyminen | Pakokaasu imee lämmön ja lämmön varastointikeraamisen rungon 2 kohdistuu lämpöä | Lämmön säilytyskeraaminen runko 2 käsittelemätön pakokaasu Takaisin uunin palaminen |
| Kolmas kammio | Lämmön varastointi keraaminen runko 3 käsittelemätön pakokaasu takaisinsaluste uunin palaminen | Puhdas kaasun tyhjennyslämpövarasto Keraaminen runko 3 imee lämpöä | Pakokaasu imee lämmön ja lämmön varastointikeraamisen rungon 3. |
| Polttokammio | Korkean lämpötilan oksidatiivinen hajoaminen | ||
Laitteiden valinta
Regeneratiivinen lämpöhapettaja (RTO) on orgaaninen jätteen kaasukäsittelylaite, joka yhdistää korkean lämpötilan hapettumisen monitorien lämpövarastoinekniikkaan, se vähentää tehokkaasti lämpöhäviötä ja säästää energiaa.
| Eritelmämalli | RTO-20 | RTO-50 | RTO-100 | RTO-150 | RTO-200 | RTO-250 | RTO-300 | RTO-350 | RTO-450 | RTO-500 | |
| Käsittelyilman tilavuus m³/h | 2000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | 45000 | 50000 | |
| Orgaaninen kaasupitoisuus | 500 ~ 5000 mg/m3 (sekoitettu kaasu) | ||||||||||
| Hoitokohde | Triklooribentseenit, alkoholit, eetterit, aldehydit, fenolit, ketotonit, esterit ja muut haihtuvat orgaaniset yhdisteet (VOC); Hihan kaasut ja niin edelleen. | ||||||||||
| Lämmön varastointi tehokkuus | ≤95% | ||||||||||
| Puhdistustehokkuus | ≥97%(suoritettu GB16297-1996 -standardin mukaan) | ||||||||||
| Polttimen lämmityskyky x 10^4 kcal/h | 8.4 | 21 | 42 | 63 | 84 | 105 | 126 | 168 | 189 | 210 | |
| Polttoaineenkulutus | Alkuperäinen toiminta | Poltin on asetettu maksimilähtöön | |||||||||
| Normaali toiminta | Jätekaasupitoisuuden perusteella alhaisempi liekki voidaan ylläpitää palamiskoneella, kun pitoisuus on yli 1500 mg/nm3 | ||||||||||
| Sängyn paineen pudotus | ≤3200PA | ||||||||||
Huomaa: Taulukon parametrit ovat vain viitteet. Jos on erityisiä vaatimuksia, ne voidaan suunnitella todellisten olosuhteiden perusteella.
Valintakriteerit
1. Jos pakokaasu sisältää syövyttäviä komponentteja, kuten rikkiä ja klooria, on tarpeen tiedottaa valmistajalle valintaprosessin aikana. Progressoinnissa ja valmistuksessa on käytettävä korroosiokeskeisiä materiaaleja, kuten SUS2205 tai korkeampi, ja tällaisten kaasujen erityiskäsittely on myöhemmässä vaiheessa.
2. Energian varastointiin tulevan sekajätteen kaasun pitoisuuden korkean lämpötilan polttamislaitteiden on oltava alle 1/4 LEL-alemman räjähdysrajan.
3. Energian varastoinnin korkean lämpötilan polttamislaitteen maksimilämpötila on alle 960 ℃. Korkean energian aineet ja korkean kestävyyskaasut on laimennettava. Jos erityisiä vaatimuksia on, ne olisi ilmoitettava tekevän erityisvaatimuksia lämpöeristyksen suunnittelussa.
4. On välttämätöntä, että kaasuissa, jotka saapuvat regeneratiivisiin korkean lämpötilan polttamislaitteisiin, ei ole pölyhiukkasista ja öljysuutista, jotka voivat aiheuttaa tukos- tai takaiskuja. Tämä varotoimenpide on välttämätöntä sekä takaiskujen ja lämmön varastointikeramiikan tukkeutumisen estämiseksi.
5. Tietyillä alueilla on erityisiä vaatimuksia typpioksidipäästöille korkean lämpötilan polttamislaitteista. On tärkeää välittää nämä vaatimukset varmistaaksesi pienen typen palamisjärjestelmän valinnan polttimien ostamisen yhteydessä. Lisäksi, jos pakokaasu sisältää korkean typen pitoisuuden, edes alhainen typen palamisjärjestelmä ei välttämättä täytä päästöstandardeja, mikä edellyttää seuraavia typen poistoprosesseja.
